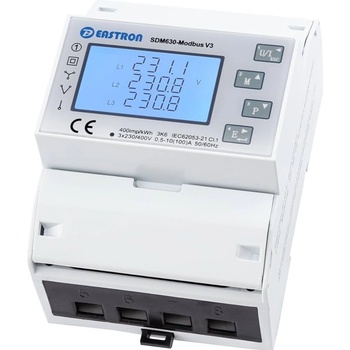

Elektroměr 3F na DIN lištu třífázový EASTRON SDM 630 M V3, MID, Modbus
Elektroměr Eastron SDM630 Modbus v nejnovější verzi "V3" s portem RS-485 a protokolem Modbus-RTU certifikovaným MID. Má dva pulzní výstupy, včetně jednoho konfigurovatelného výstupu.
Měřič je vybaven rozhraním RS-485, které usnadňuje čtení naměřených hodnot pomocí protokolu Modbus-RTU. Snadno instalovatelný a má kompaktní design, což umožňuje snadnou integraci do různých typů elektroinstalací.
- pro přímé měření do 100 A, bez CT (není možné použít proudový transformátor)
- náběh měření 16W garantovaný, 8-10W reálný
- jednosazbový
- třída přesnosti 1
- montáž na lištu DIN
- velikost 4 moduly (šířka 72 mm)
Hlavní vlastnosti SDM 630 M Modbus V3
- DM630-Modbus V3 měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) napájení.
- Měřič měří parametry, jako je napětí (V), frekvence (Hz), proud (A), výkon (kW/kVa/kVar), spotřebovaná energie (import), exportovaná energie (export) a celkový výkon (kWh/kVarh).
- Zobrazuje špičkový proud a spotřebu energie, měřenou v předem naprogramovaných intervalech: až 60 minut.
- Může pracovat v zátěži až 100 A a nevyžaduje připojení s transformátory proudu (CT).
- Kódové označení / katalogový model: SDM630-Modbus V3 (MID) 2.5-10 (100A)
Verze elektroměru V3

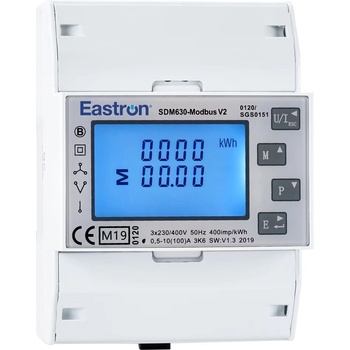

Má jiné grafice číslic na displeji a celkovou velikost displeje. Verze V2 má větší displej a díky tomu větší číslice na displeji, verze V3 má mírně menší displej. Uživatelsky jsou obě provedení identická.
Celkový sumář (Total)
Sběrnice SDM630Modbus-V3 počítá čistou hodnotu (také signální, započtenou nebo vyrovnávací výpočet) z importu - exportu.
- Počítadlo importu vypočítává importovaný výkon kWh na základě fází
- Počítadlo exportu vypočítává exportní výkon kWh na základě fází
- Celkové počítadlo vypočtené z dovozu minus vývoz
Příklad vyváženého výpočtu: (L1) + (L2) + (L3)
L1 = 15 kWh dovoz (nákup) , L2 = 10 kWh vývoz (dodávka) , L3 = 10 kWh dovoz (nákup)
Celkový součet = (+15kWh) + (-10kWh) + (+10kWh) = 15kWh
Celkový součet dovozu = (+15kWh) + (-10kWh) + (+10kWh) = 25kWh
Celkový součet vývozu = (+15kWh) + (-10kWh) + (+10kWh) = 10kWh
Technické specifikace
- Střídavé napětí (Un): 3×230(400)V
- Rozsah napětí: 80 ~ 120% Un
- Základní proud (Ib): 10A
- Proud (Imax): 100A
- Proud (Imin): 0,5A
- Rozběhový proud: 0,4% Ib
- Spotřeba energie: ≤ 2W/10VA (obvod měření napětí)
: ≤ 4VA (obvod měření proudu)
- Napětí: 0,5 % maximálního rozsahu
- Proud: 0,5 % jmenovitého proudu
- Frekvence: 0,2 % průměrné frekvence
- Účiník: 1% jednota (0,01)
- Činný výkon (W): ±1 % maximálního rozsahu
- Jalový výkon (VAr): ±1 % maximálního rozsahu
- Zdánlivý výkon (VA): ±1 % maximálního rozsahu
- Aktivní energie (Wh): Třída 1 IEC 62053-21
- Jalová energie (VARh): ±1 % maximálního rozsahu
- Doba odezvy signálu: 1s krokový vstup, typicky do >99 % konečného údaje, při 50 Hz.
- Okolní provozní teplota: -25°C až 55°C
- Teplota skladování: -25 °C -40°C až 70°C
- Relativní vlhkost: 0 - 95 % bez kondenzace
- Nadmořská výška: do 2000 m n. m.
- Doba zahřátí: 5s
- Vibrace: 10Hz až 50Hz, 2g, IEC 60068-2-6
- Otřesy: 30g
- Provozní teplota -25°C až +55°C*
- Skladovací teplota -40°C až +70°C*
- Relativní vlhkost 0 až 95%, nekondenzující
- Provozní nadmořská výška do 2000 m
- Doba spuštění (zahřátí) 1 minuta
- Vibrace 10Hz až 50Hz, IEC 60068-2-6, 2g
- Přetížení 30g ve 3 rovinách
- Rozměry lišty DIN: 72 × 100 mm (š x v) podle DIN 43880
- Montáž na lištu: DIN (DIN 43880)
- Stupeň krytí: IP51 (vnitřní)
- Materiál: samozhášivý plast Ul94 V-0
- Displej 400 Imp/kWh
- Průřezy přípojek (hlavní svorky): max. 25 mm²
- Připojovací průřezy (přídavné svorky): max. 0,5 mm²
- Montáž: na montážní lištu DIN 35 mm
- Potřeba místa: 72 mm - odpovídá 4 TE
- Stupeň krytí: IP51 / třída II
- Požární ochrana: samozhášecí UL94V-0
- Certifikace MID: certifikát 0120/SGS0151
- Rozměry: 96 x 96 x 65 mm
- Hmotnost: 0.4 kg
Bezpečnost a certifikáty
Elektroměr EASTRON SDM630 Modbus V3 splňuje standardy bezpečnosti CE, UL a RoHS.
Elektroměr má MID certifikát dle evropské směrnice pro měřicí přístroje 2004/22/ES.
Elektroměr má certifikát pro ochranu proti vlhkosti a prachu IP51. Měřič má zesílenou přídavnou izolaci (ochranná třída II) a naplňuje požadavky mezinárodního standardu IEC 62053-21 pro zařízení pro měření elektřiny.
