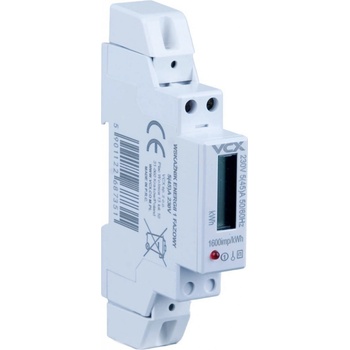

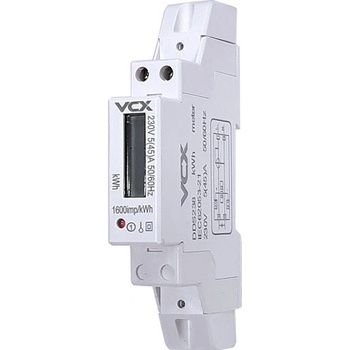

Elektroměr 1F na DIN lištu digitální VCX DDS238

Jednofázový elektroměr s LCD displejem podružný, jednosazbový, 1x 220-230V AC / 50-60Hz. Pro měření činné elektrické energie (kWh) v přímém zapojení do obvodu pomocí pulzního výstupu. Vhodný pro měření spotřeby jednotlivých nájemníků, v autokempech, chatách apod. Montáž na DIN lištu 35 mm.

Hlavní vlastnosti

•   Vybaven pamětí, která uchovává údaje v případě výpadku napájení.
•   LCD displej s 5+1 znaky.
•   Montáž na lištu DIN 35 mm.
•   Spotřeba energie 2W / 5VA.
•   Vybaven pulzním výstupem.

Obecné informace

Elektroměr je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 45 A.

LCD displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze.

Elektroměr má impulzní výstup (1000imp. / 1kWh ==> 1x bliknutí = 0,001 kWh) na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení.

Instalace a připojení

Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 18 mm (1 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 10 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič.

Měl by být instalován v napájecí skříni, doporučená výška instalace je 1.8 m, provozní prostředí je -20 °C až +55 ?, relativní vlhkost vzduchu nesmí překročit 85 % a ve vzduchu by neměly být korozivní plyny.

Informace o S0 výstupu

S0 je rozhraní definované normou DIN 43864 a každý elektroměr by jím měl být vybaven. Stejně tak lze S0 výstup získat z plynoměru, z vodoměru, z měřiče tepla a dalších zařízení.

Potřebujete znát množství energie, které elektroměr změřil?

Díky S0 rozhraní můžete snadno, přesně a velmi levně získat informace o odběru energie.

Napětí ... 12~27 V

DC Proud... 27 mA

Šířka impulzu ... 90 ms

Limitní hodnoty: max. 60 V DC max. 45 mA

Technické parametry

• Způsob montáže: instalace vestavná na DIN lištu 35 mm
• Provedení: přímé měření
• Typ zobrazení: digitální
• Napětí (Un) N-L: 220-230 V
• Frekvenční rozsah: 50 - 60 Hz
• Maximální proud: 45 A
• Jmenovitý proud (In): 5 A
• Šířka vyjádřená počtem modulárních jednotek: 1
• Počet míst: 6
• Typ čítače, počítadla: elektronický
• Stupeň krytí: IP20
• Elektroměr pro druh energie: činný výkon
• Tarifní typ měřidla elektřiny: jednosazbový tarif
• Schválení: vnitrostátní
• Impulsní výstup: elektrický
• Typ impulzu: S0
• Třída přesnosti: 1.0
• Typ pólu: 1-fázový
• Šířka: 18 mm
• Výška: 117 mm
• Hloubka: 65 mm

UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
